Интерактивная лаборатория Cybernetic Pro — четыре анимированных режима для проверки изображения проектора: радужный эффект DLP, цветные каймы на движении, плавность 24/30/60 кадров/с и поведение контраста ADL. Всё запускается автоматически, без регистрации и ручного ввода чисел.
Запустить лабораторию
Открыть анимированные тесты проектора
Выведите эту страницу на проектор через компьютер, медиаплеер или встроенный браузер. Тест начнётся сам. При включённом автопоказе режимы переключаются примерно каждые 13 секунд. Можно выбрать любой режим вручную, изменить скорость (1×, 2×, 4×, 8×), остановить движение или развернуть поле на весь экран. Никакие исходные данные вводить не нужно.
01. Радужный эффект DLP (RBE)
Полноценный интерактивный RBE-тест: открыть расширенную диагностику DLP — сетка, шахматка, прыгающая точка, скорость до 16× и полный экран. Анимация запускается без ввода данных.
На чёрном фоне движутся белые контрастные линии. Следите за ними и переводите взгляд между краями экрана. В некоторых одночиповых DLP-системах зритель может видеть короткие красные, зелёные и синие вспышки из-за последовательного показа цветовых составляющих. Браузер выводит только белые линии, а не рисует искусственную «радугу».

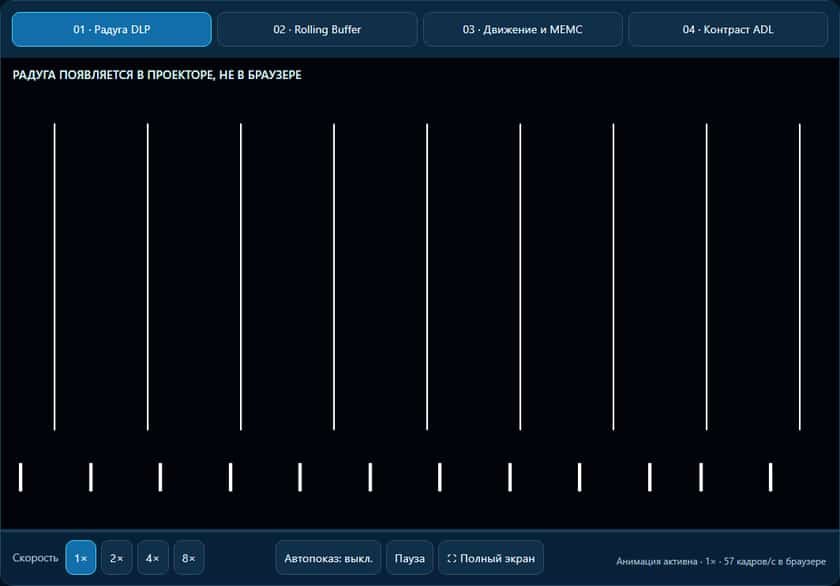

Тест RBE: снимок белых линий. Сам радужный эффект виден только при выводе на проектор и движении взгляда.
Чувствительность к RBE индивидуальна: сравните режимы изображения и предложите тест нескольким зрителям. Подробнее: радужный эффект и особенности DLP.
02. Цветная кайма движущихся объектов (Rolling Buffer)
Слева движется светлая фигура на чёрном фоне, справа — тёмная на белом. Смотрите на передний и задний края прямоугольников: на отдельных системах цветовая последовательность или обработка движения могут создавать цветные границы и шлейфы. Тестовые фигуры строго чёрно-белые — цветные контуры программно не дорисованы.

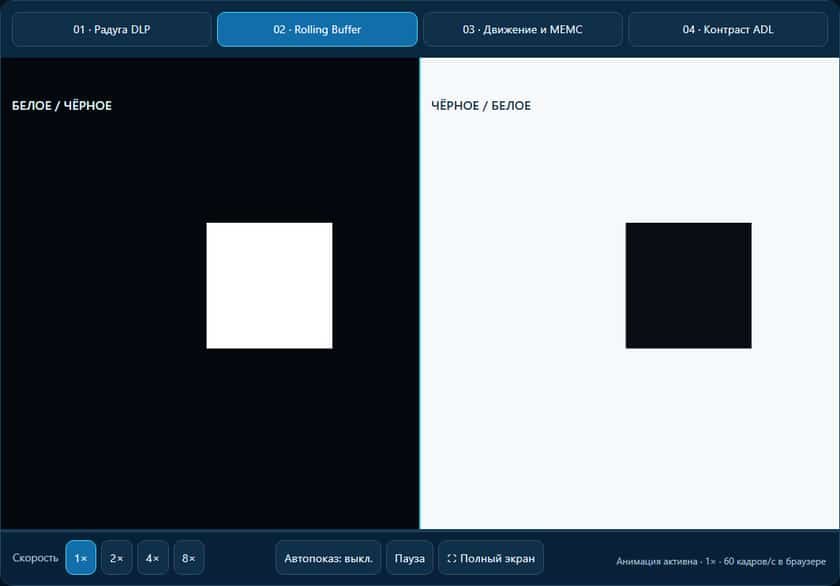

Тест Rolling Buffer: контрастные границы белого на чёрном и чёрного на белом.
Видимые каёмки нельзя автоматически считать аппаратной неисправностью: влияют режим вывода, частота входного сигнала, видеотракт и настройки проектора.
03. Чёткость движения, частота кадров и MEMC
Три одинаковых объекта движутся с одинаковой средней скоростью, но обновляют положение с демонстрационными частотами 24, 30 и 60 кадров/с. Разница помогает увидеть дискретность движения. Затем включите или выключите интерполяцию MEMC на самом проекторе и сравните плавность, двоение и артефакты вокруг деталей.

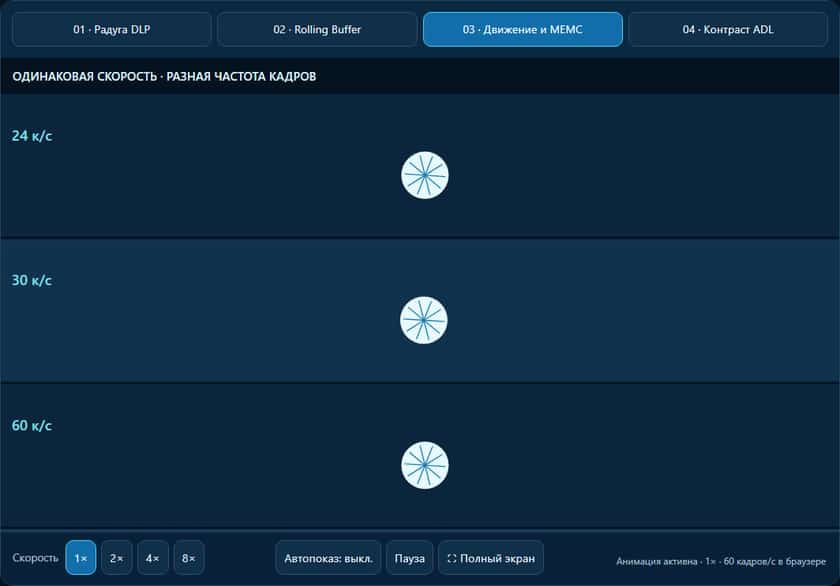

Тест движения: три полосы с разной дискретностью, но одинаковой средней скоростью.
Частоты на экране — параметры анимации, а не измерение реальной частоты обновления матрицы. Результат зависит от браузера и видеовыхода. Подробнее: принцип MEMC и артефакты интерполяции.
04. ADL-контраст: разные сцены — разная картина
Последний режим показывает, как контраст проектора может меняться при изменении средней яркости изображения (ADL). Две линии имеют разные условные профили: лидер по контрасту на почти чёрном кадре не обязательно будет лидером при большей доле светлых объектов. Маркер движется автоматически по графику.

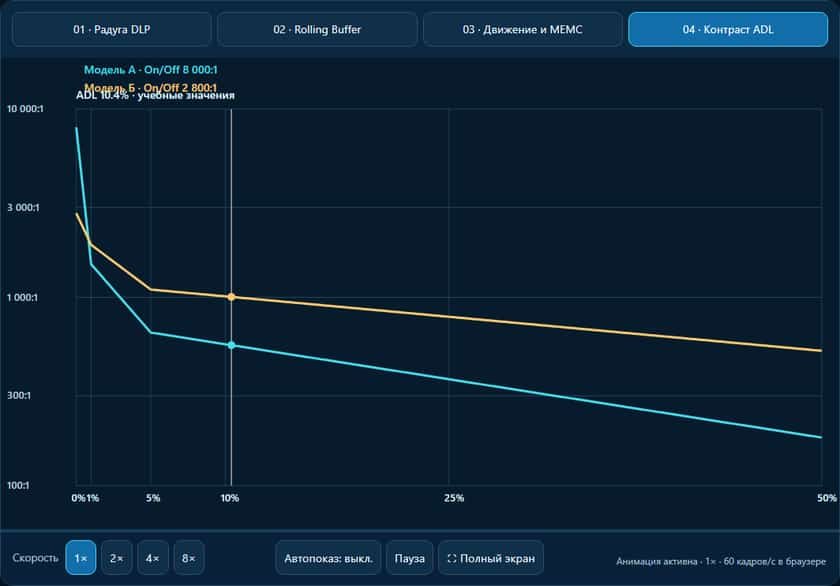

ADL-контраст: учебные кривые с вымышленными значениями, не замеры реальных проекторов.
Важно: обе кривые и все их численные значения вымышлены специально для обучения. Это не результаты измерений XGIMI, BYINTEK или других реальных моделей. Для оценки конкретного проектора нужен контрастный тест с измерительной аппаратурой.
Как сравнивать проекторы корректно
- Выводите тест в исходном разрешении без дополнительного масштабирования, если возможно.
- Установите одинаковую частоту видеосигнала и сравнивайте одинаковые режимы изображения.
- Запускайте одни и те же скорости движения, а при тестировании RBE привлекайте несколько зрителей.
- Не принимайте субъективную заметность артефактов за приборные измерения частоты DLP, Input Lag или контраста.
- Если движение или мерцание вызывает дискомфорт, остановите анимацию кнопкой «Пауза».
Ограничения, связанные материалы и источники
Лаборатория использует HTML5 Canvas и может работать без ввода данных и без установки дополнительных приложений. Видимый результат зависит от тракта вывода и индивидуального восприятия. Снимки выше получены непосредственно из работающего тестового приложения.
Дополнительные материалы: наш калькулятор размеров экрана и интерактивные инструменты SpykeVision как один из методологических ориентиров. Анимационный код и фирменный интерфейс Cybernetic Pro разработаны самостоятельно.
