Что происходит внутри современного проектора: 8 инженерных исследований DLP, MEMS, 1LCD и источников света
Восемь работ 2026 года показывают, что развитие проекторов всё меньше сводится к простой гонке яркости. Главные резервы находятся в управлении световым полем до модулятора, подавлении паразитного света и спеклов, тепловой архитектуре 1LCD, согласовании LED и лазеров по étendue и даже в микрорельефе люминофора. Лабораторные показатели ниже не переносятся автоматически на конкретные серийные модели.
1. HDR в DLP: контраст начинается ещё до микрозеркал

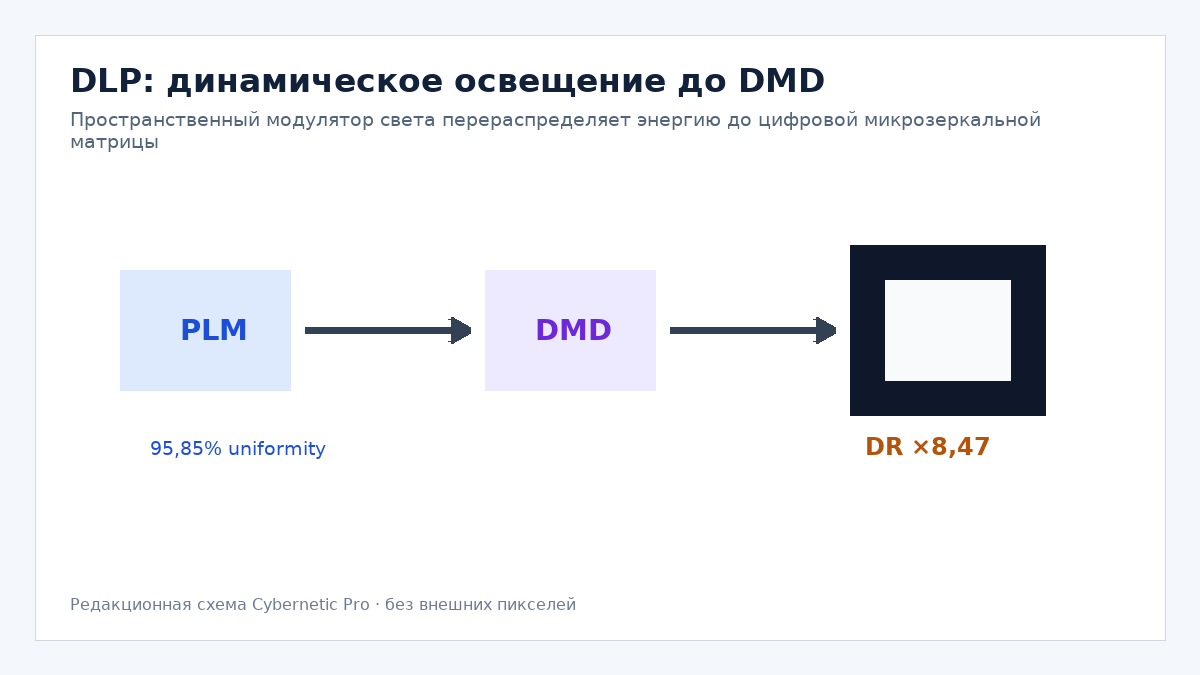

В классическом DLP-проекторе DMD получает уже сформированный световой поток и распределяет его между полезным направлением и паразитными путями. В работе Phase modulated dynamic illumination for HDR laser projection исследователи добавили перед DMD фазовый пространственный модулятор PLM. Его задача — заранее перераспределять лазерную энергию в соответствии с яркостной структурой кадра и подавлять нулевой порядок дифракции.
В экспериментальной системе получена равномерность освещения 95,85%. На тестовом изображении VESA измерены максимальная яркость 190,31 кд/м² и минимальная 0,14 кд/м²; авторы сообщают об увеличении динамического диапазона в 8,47 раза. Это не означает, что нативная контрастность самого DMD выросла в 8,47 раза: улучшение относится ко всей системе динамического освещения.
Что это меняет в исследовании проекторов. В карточке DLP-модели недостаточно поля «динамическая контрастность». Полезно отдельно фиксировать наличие пространственного управления подсветкой, способ подавления паразитного света и измеренный уровень чёрного. Именно оптика до DMD может стать следующим крупным резервом HDR-проекторов.
2. 1LCD: герметичный оптический блок не решает проблему пыли автоматически

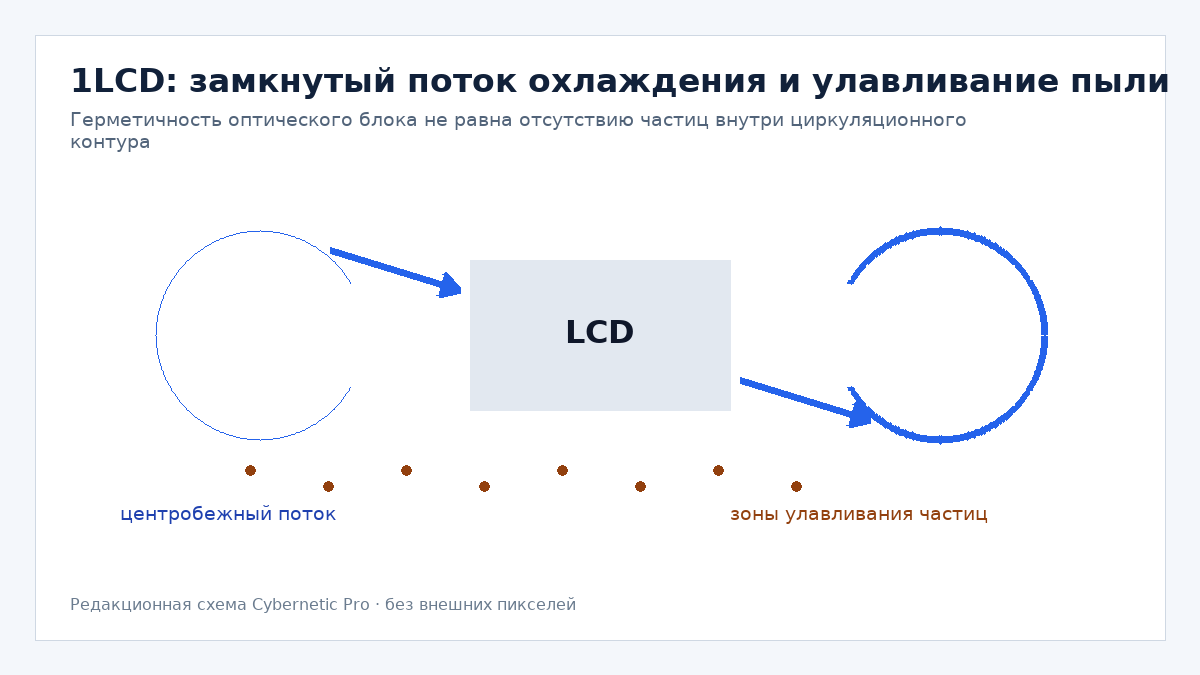

Китайский патент CN117608151B описывает полностью закрытый 1LCD-оптический блок с внутренней циркуляцией воздуха. Центробежный вентилятор гонит поток через радиатор и направляющее кольцо, а частицы предлагается удерживать на специально расположенных липких поверхностях.
Инженерная идея важна тем, что разделяет два понятия: герметичность и чистоту. Если частица уже попала внутрь при сборке или обслуживании, закрытый корпус не удалит её сам. Более того, внутренний поток способен переносить загрязнение по оптическому тракту.
Что это меняет в исследовании проекторов. Для 1LCD стоит фиксировать тип внутренней циркуляции, способ фильтрации или улавливания частиц, направление потока относительно LCD и возможность сервисной очистки. Патент показывает возможную архитектуру, но сам по себе не доказывает её ресурс или эффективность в серийном устройстве.
3. MEMS: одно зеркало может сканировать по двум осям и одновременно менять фокус

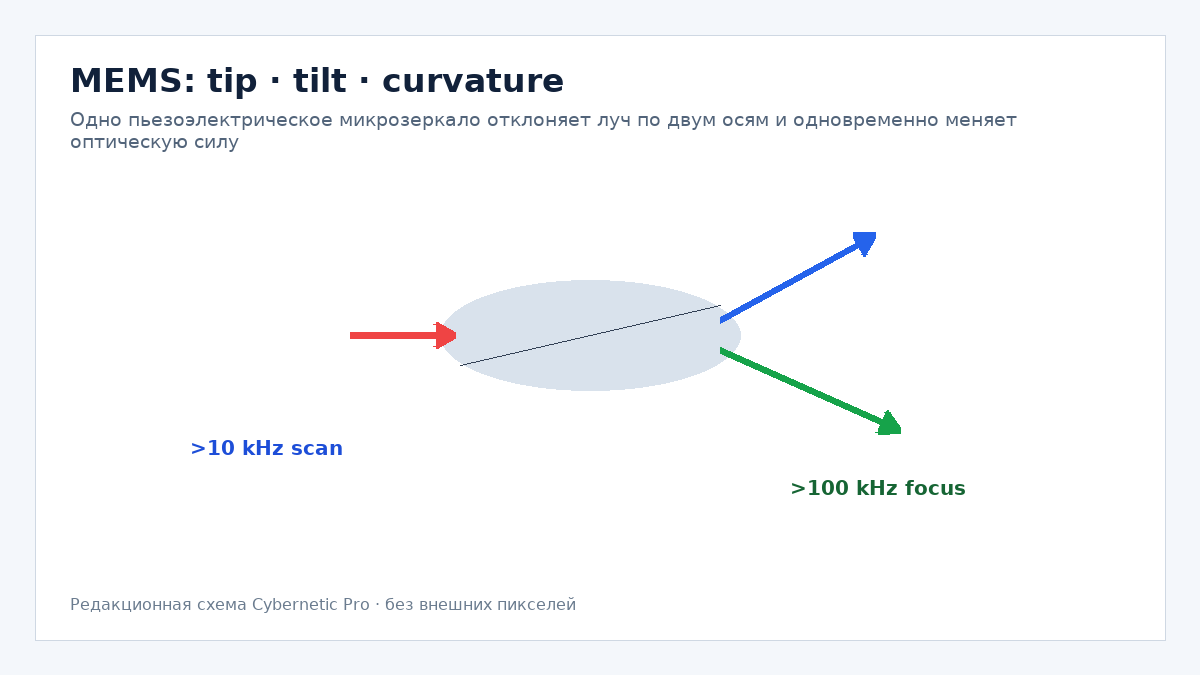

В Microsystems & Nanoengineering опубликована работа о пьезоэлектрическом MEMS-зеркале, где один элемент объединяет tip, tilt и изменение кривизны. То есть зеркало отклоняет луч по двум координатам и одновременно меняет оптическую силу.
Размер изготовленного чипа — около 5,5 × 5,5 мм. Авторы показывают частоты бокового сканирования выше 10 кГц и изменение фокуса выше 100 кГц на дистанциях порядка десятков сантиметров. Это уже не только моделирование: устройство изготовлено и измерено.
Практический смысл. Для компактной сканирующей проекции динамический фокус потенциально можно переносить внутрь MEMS-модуля и уменьшать число подвижных линз. Но высокая частота ещё не равна готовому 1080p/4K-проектору: остаются требования к разрешаемому числу точек, амплитуде сканирования, аберрациям и долговременной стабильности.
4. Laser Phosphor: потери определяет не только химия люминофора, но и его поверхность

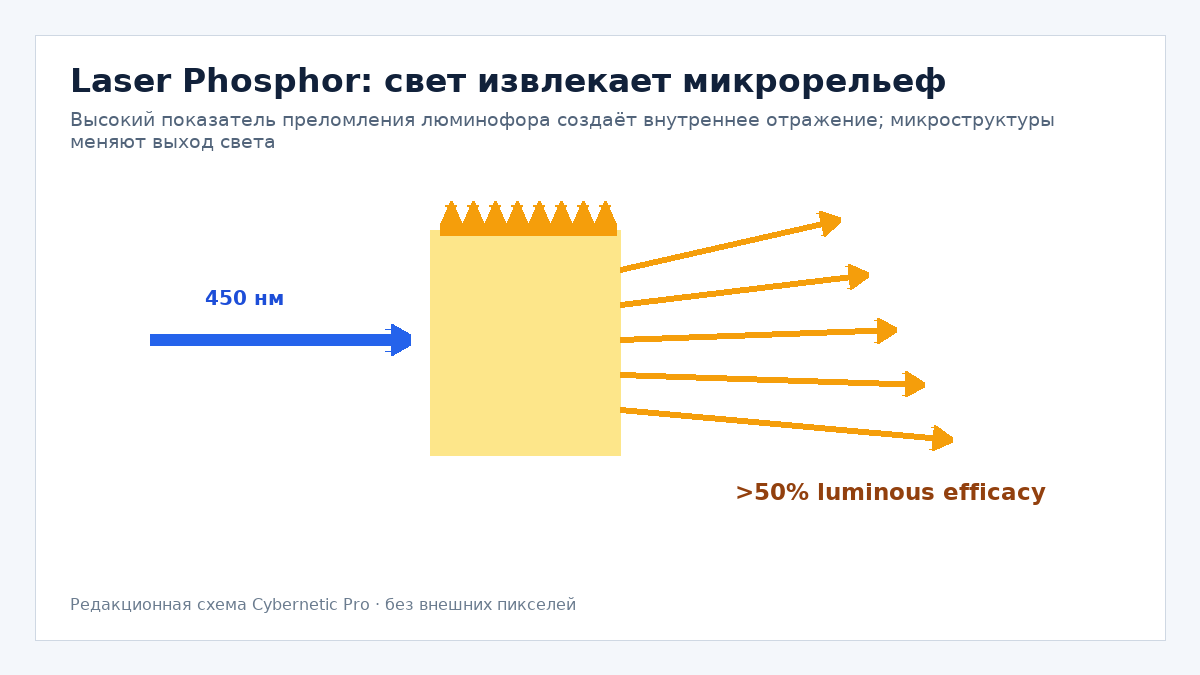

У LuAG:Ce высокий показатель преломления — около 1,8. Поэтому часть преобразованного света запирается внутри материала полным внутренним отражением. В работе Boosting Luminous Efficacy of LuAG:Ce Ceramics... авторы сформировали на поверхности керамики микрорельеф методом наноимпринт-литографии и плазменного травления.
Вогнутые микроструктуры дали прирост световой эффективности более чем на 50%; угол излучения увеличился с 129,1° до 146,6°. В опубликованных результатах также показана более низкая рабочая температура микроструктурированного образца — 65,9 °C против 85,8 °C у плоского.
Что это меняет в карточках. Термин Laser Phosphor скрывает несколько независимых ступеней эффективности: электрическую эффективность лазерных диодов, преобразование в люминофоре, извлечение света и тепловое насыщение. Увеличение мощности синего лазера не гарантирует пропорционального роста светового потока проектора.
5. Гибрид LED + Laser: главный конфликт — не цвет, а étendue

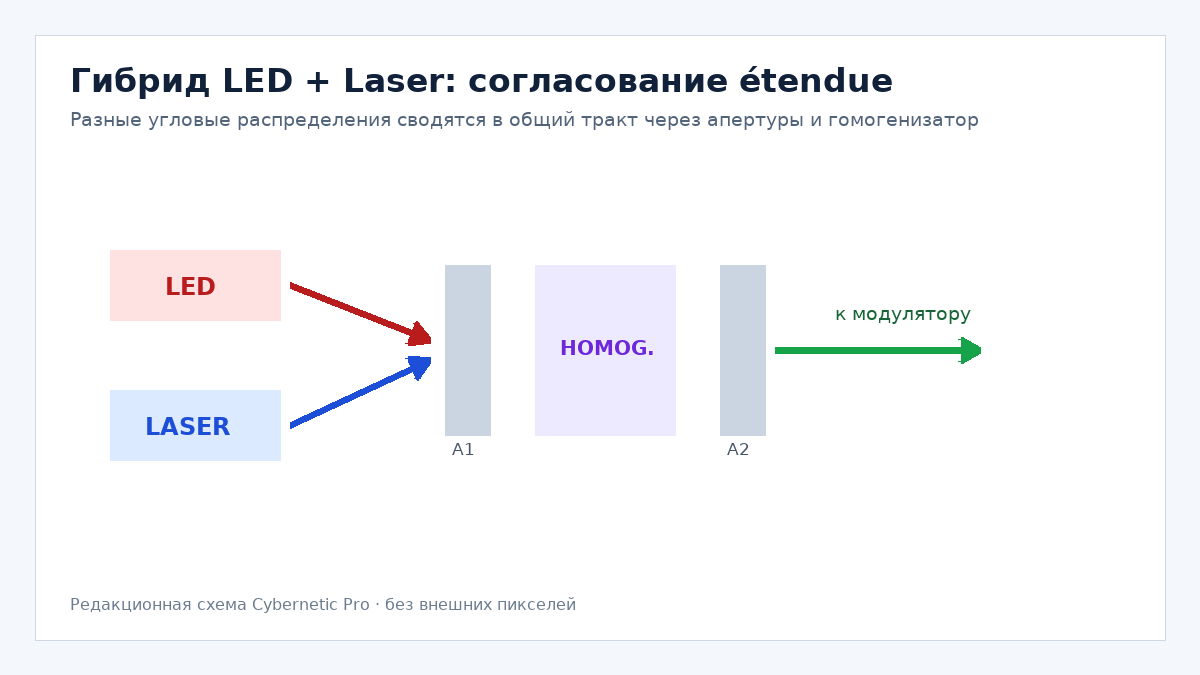

В патенте CN117270303B рассматривается гибридная подсветка, где LED и лазерные каналы имеют разные угловые распределения. Это фундаментальная проблема: лазер легко формирует узкий пучок, а LED излучает в гораздо большем телесном угле. Простое объединение потоков приводит к потерям и паразитной засветке.
Предложенная схема использует первую апертуру, гомогенизатор и вторую апертуру перед модулятором. В вариантах документа описываются разные сочетания цветовых каналов, а также поляризационная оптика для LCoS.
Что это меняет в исследовании. Метка «LED + Laser» слишком груба. Нужно понимать, какие цвета формируются лазерами, какие — светодиодами, используется ли люминофор, как устроено объединение и чем ограничивается étendue. Два проектора с одинаковой маркетинговой формулировкой могут иметь принципиально разную оптическую эффективность.
6. Большая апертура и линза Френеля: как проектировать проекцию без жёсткой тени

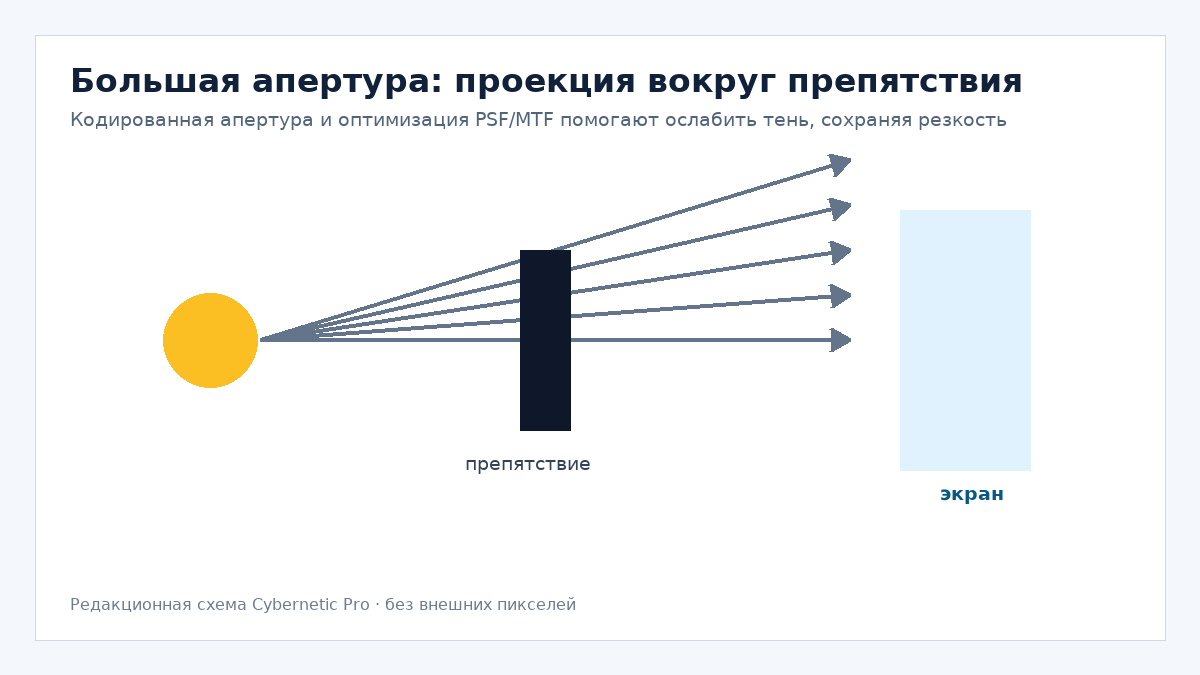

Работа Shadowless projector using coded large-aperture Fresnel lens решает необычную задачу: сделать изображение менее чувствительным к объекту, перекрывающему часть светового пути. Большая апертура позволяет разным участкам оптики проводить лучи к одной области экрана в обход препятствия.
Цена такого подхода — размытие. Поэтому авторы совместно оптимизируют кодированную амплитудную маску и предварительную обработку изображения. В расчёт входят функция рассеяния точки (PSF), MTF, светопропускание и подавление тени; затем метод проверен на физическом прототипе.
Практический смысл. Работа хорошо показывает, почему разрешение матрицы не равно разрешению готового изображения. MTF, паразитный свет и апертурная архитектура могут оказаться не менее важными характеристиками, чем число пикселей.
7. Лазерный LCoS без механического despeckle: VBG меняют когерентность

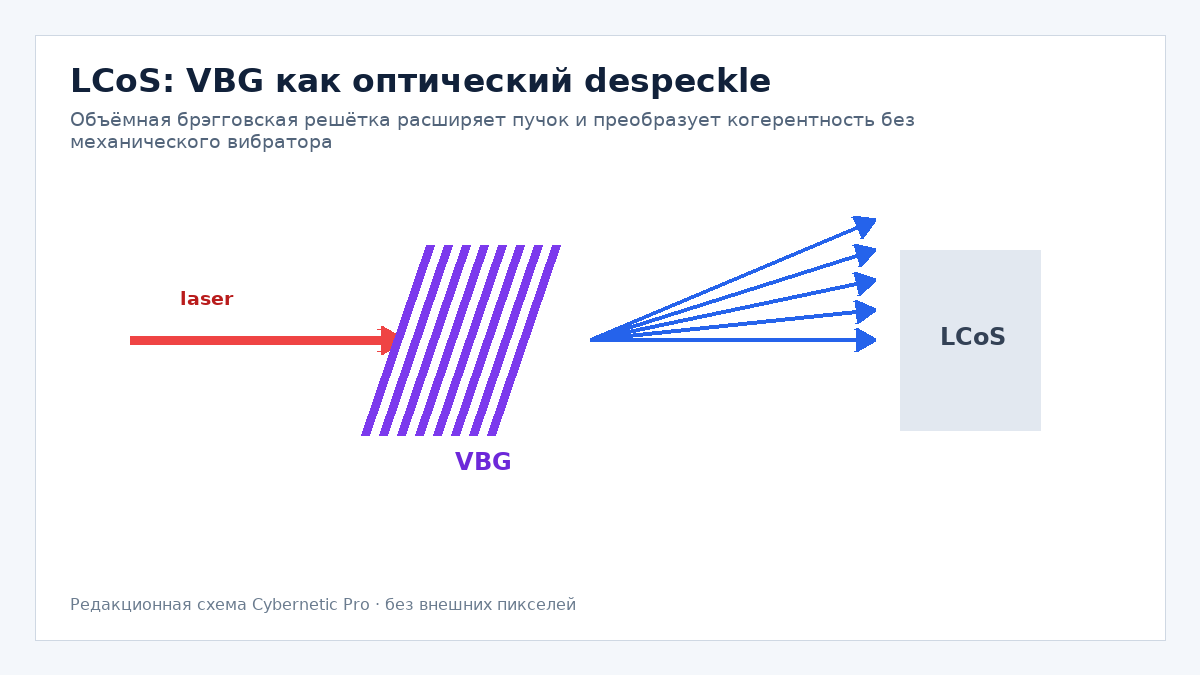

В работе Meta Platforms для SID предложен LCoS-лазерный тракт с объёмной брэгговской решёткой (VBG). Она расширяет пучок и преобразует временную когерентность в пространственную структуру. В сочетании с дисплейным волноводом авторы сообщают о speckle-контрасте ниже порога визуального обнаружения.
Интерес здесь не только в конкретной цифре. Традиционные методы despeckle часто требуют движущегося диффузора или другого механического элемента. VBG позволяет перенести часть этой функции в неподвижную оптику и одновременно отказаться от громоздкой конденсорной системы.
Что это меняет в карточках. Для RGB Laser и других когерентных источников полезно завести отдельное поле «метод подавления speckle»: механический диффузор, спектральное/угловое смешение, гибрид LED, VBG, многомодовый источник и т. п. Работа ориентирована на AR и не доказывает аналогичный результат в домашнем проекторе.
8. Micro-LED и метаповерхность: направление света можно задавать прямо на излучателе

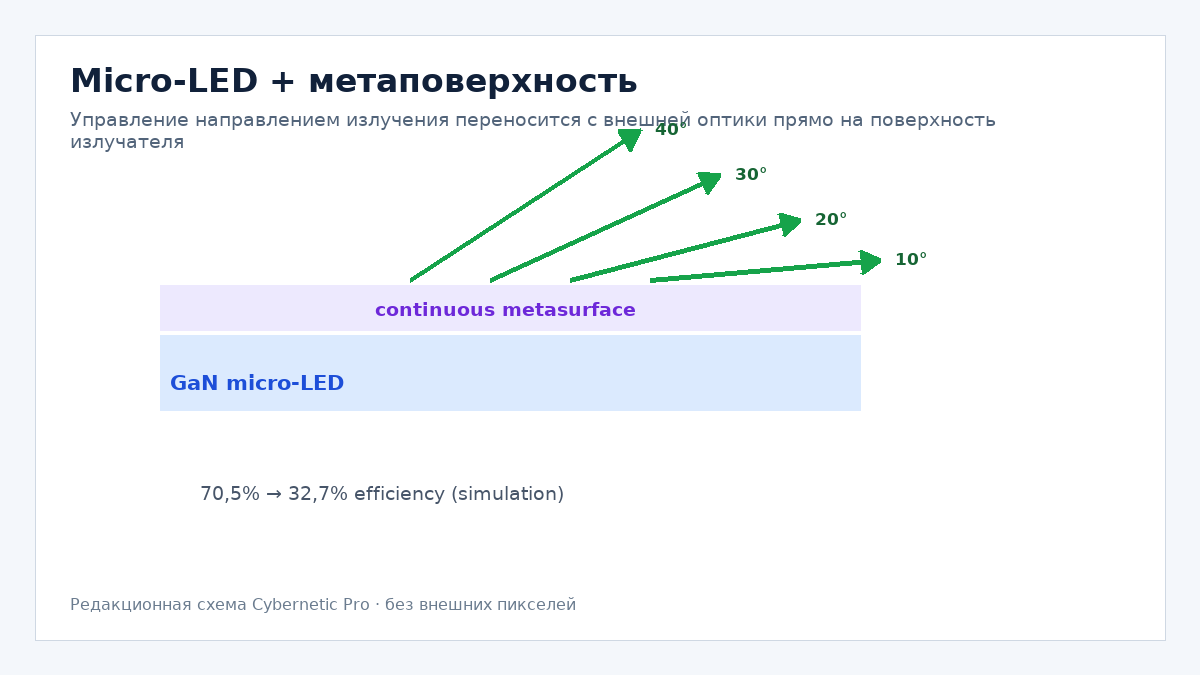

В Optics Express предложен GaN micro-LED, где резонатор Фабри—Перо, отражатели DBR и непрерывная метаповерхность объединены непосредственно с излучающим элементом. Функция, которую обычно выполняют внешние коллиматоры и отклоняющая оптика, частично переносится на поверхность LED.
Для длины волны 465 нм в моделировании получены эффективности отклонения 70,5% при 10°, 54,8% при 20°, 43,6% при 30° и 32,7% при 40°. Также рассчитан режим двух направлений излучения.
Практический смысл. Пока это численная модель для naked-eye 3D, а не готовый проектор. Но направление важно: если угловое распределение света формируется на уровне самого излучателя, часть громоздкой осветительной оптики можно потенциально уменьшить, одновременно снижая потери.
Что объединяет все восемь работ
Во всех направлениях повторяется один инженерный мотив: недостаточно иметь яркий источник света и матрицу с высоким разрешением. Реальный проектор определяется тем, сколько света теряется до модулятора и после него, насколько хорошо согласованы углы и размеры пучка, как система управляет паразитным светом и когерентностью, что происходит с теплом и пылью и как эти процессы меняются со временем.
Для карточек проекторов это означает переход от коротких ярлыков «DLP», «1LCD», «RGB Laser» или «LED + Laser» к описанию архитектуры: тип модулятора, схема подсветки, методы гомогенизации и despeckle, тепловой контур, внутренняя циркуляция, способ формирования фокуса и известные ограничения.
